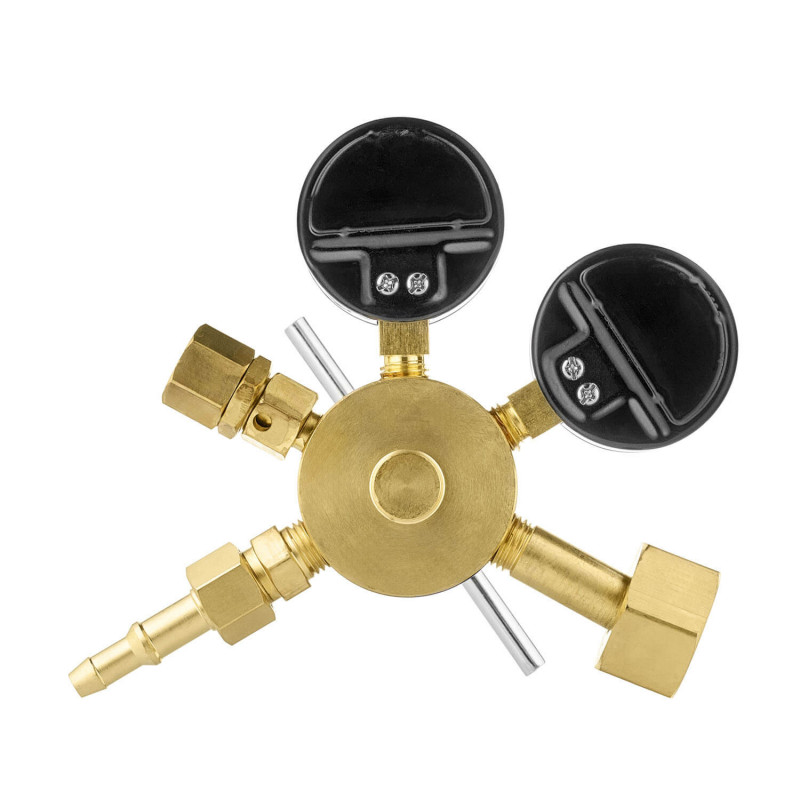

РВ-90 ПТК
Редуктор высокого давления для воздуха и других неагрессивных газов. Корпус редуктора изготовлен из латуни. Конструкция редуктора предусматривает наличие предохранительного клапана. Клапан срабатывает при давлении 11,7 МПа.
Редуктор воздушный высокого давления РВ-90 используется для понижения давления газа, поступающего из баллона, до рабочего давления и автоматического поддержания заданного рабочего давления. Используется совместно с воздушным оборудованием или с другими неагрессивными газами – аргоном и азотом.
Редуктор оснащен специальным предохранительным клапаном, который срабатывает при повышенном давлении, начиная от 11,7 МПа.
Корпус редуктора РВ-90 и предохранительного клапана изготовлены из латуни. Специальная конструкция корпуса в сумме с материалом придают редуктору особую прочность конструкции и повышенную износостойкость.
Крупногабаритный редуктор высокого давления рекомендуется использовать на промышленных предприятиях, где особо важно контролировать показания приборов, регулировать и поддерживать установленное значение давления воздуха, азота или аргона на выходе в линиях питания приборов и средств автоматизации.
Особенности воздушного редуктора высокого давления РВ-90:
Редуктор можно использовать с воздухом, азотом и аргоном.
Корпус и предохранительный клапан изготовлены из латуни.
Сверхпрочная конструкция редуктора выдерживает интенсивную эксплуатацию на промышленных предприятиях продолжительное время.
Редуктор укомплектован ниппелем, что позволяет использовать кислородные рукава с внутренним 9 мм без дополнительных переходников.
Редуктор упакован в индивидуальную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация:
Редуктор воздушный высокого давления РВ-90 в сборе – 1 шт.
Гайка накидная М16х1,5 – 1 шт.
Ниппель диаметром 9 мм – 1 шт.
Руководство по эксплуатации – 1 шт.
Технические характеристики
Редуцирующий газ: Воздух, азот, аргон
Наибольшая пропускная способность, м³/ч: 155
Наибольшее давление газа на входе, МПа (кгс/см²): 25 (250)
Наибольшее рабочее давление газа, МПа (кгс/см²): 9 (90)
Давление срабатывания предохранительного клапана, МПа (кгс/см²): 11,7 (117,0)
Присоединение к баллону: Радиальное
Присоединительные размеры на входе - гайка накидная с внутренней резьбой: G3/4-В
Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм): M16х1,5 и Ниппель 9
Вес нетто, кг (не более): 1,7
Габариты редуктора в собранном виде, мм (не более): 160х150х150
Вес брутто, кг (не более): 1,8
Габариты индивидуальной упаковки, мм (не более): 130х120х140
